iPhone16系列相机控制按键拆解分析

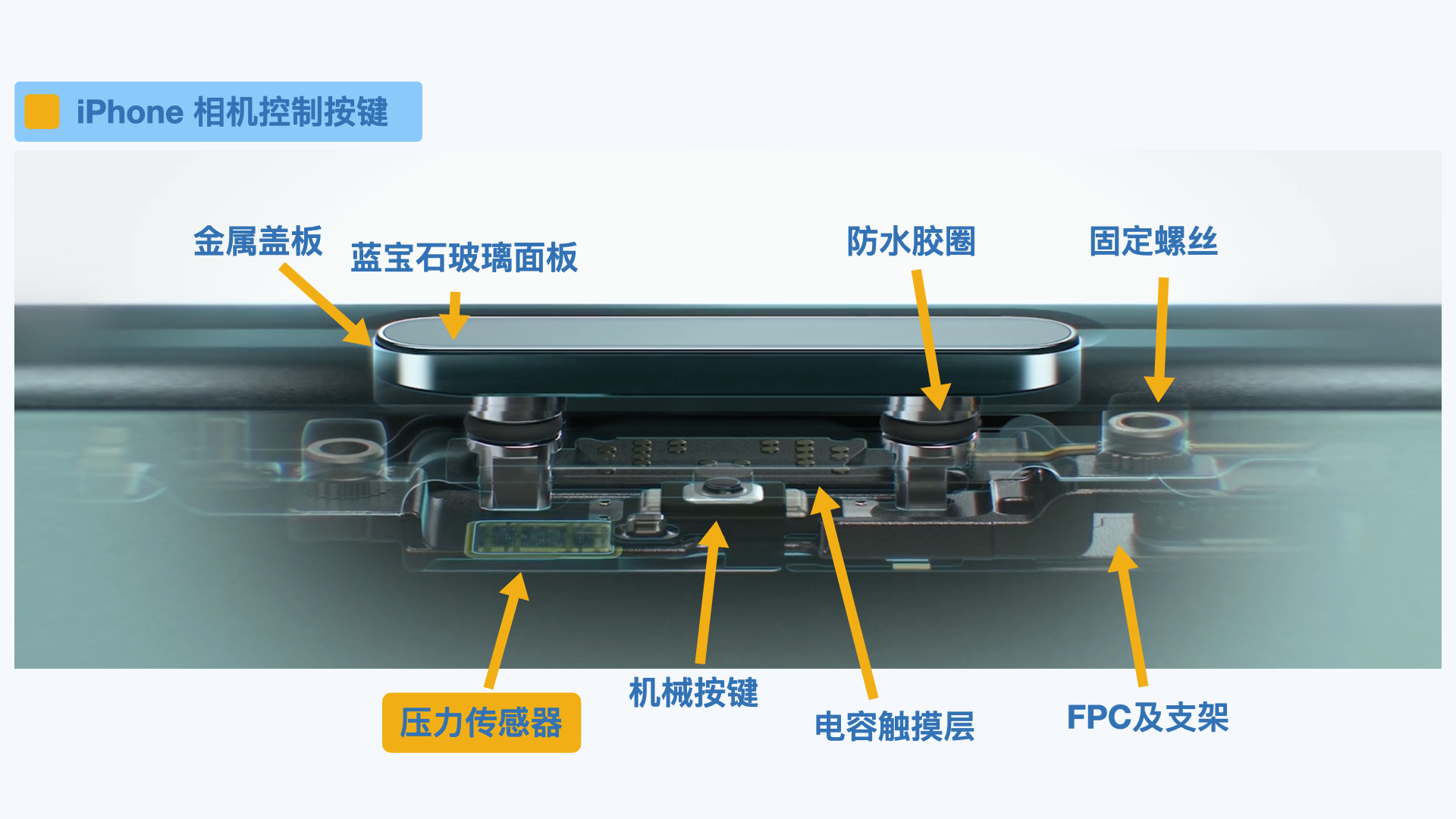

苹果在iPhone16系列带来了全新的相机控制按键，该按键结构复杂，包括电容感应层，机械按键，以及压力传感器。（结构图如下）

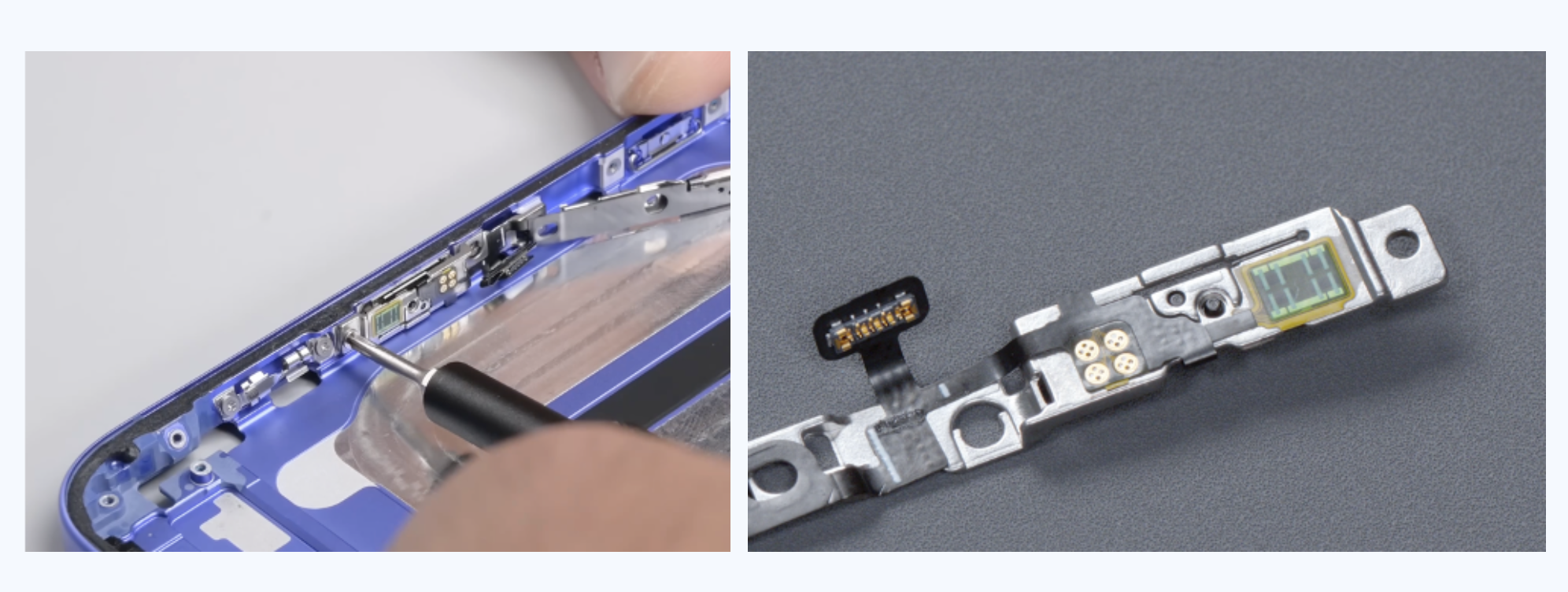

该按键电子结构通过螺丝固定在蓝宝石面板的键帽下，使用FPC排线与主板相连。拆下盖板后可见该模块集成了电容触摸层，机械按键，压力传感器以及金属基板。

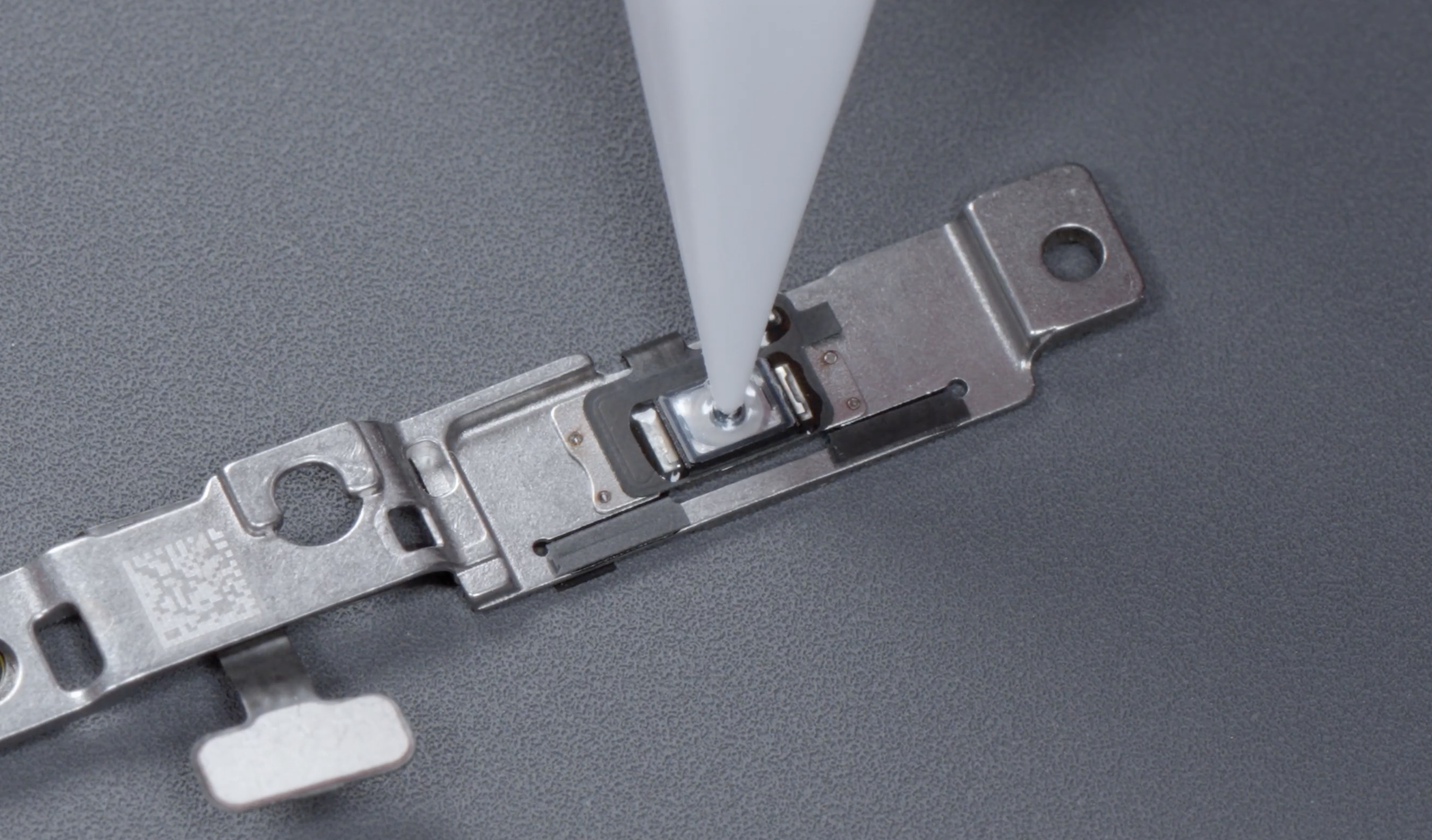

其中电容触摸层负责实现滑动触控功能，压力传感器实现按键轻按功能，机械按键实现重按功能并提供触感反馈。

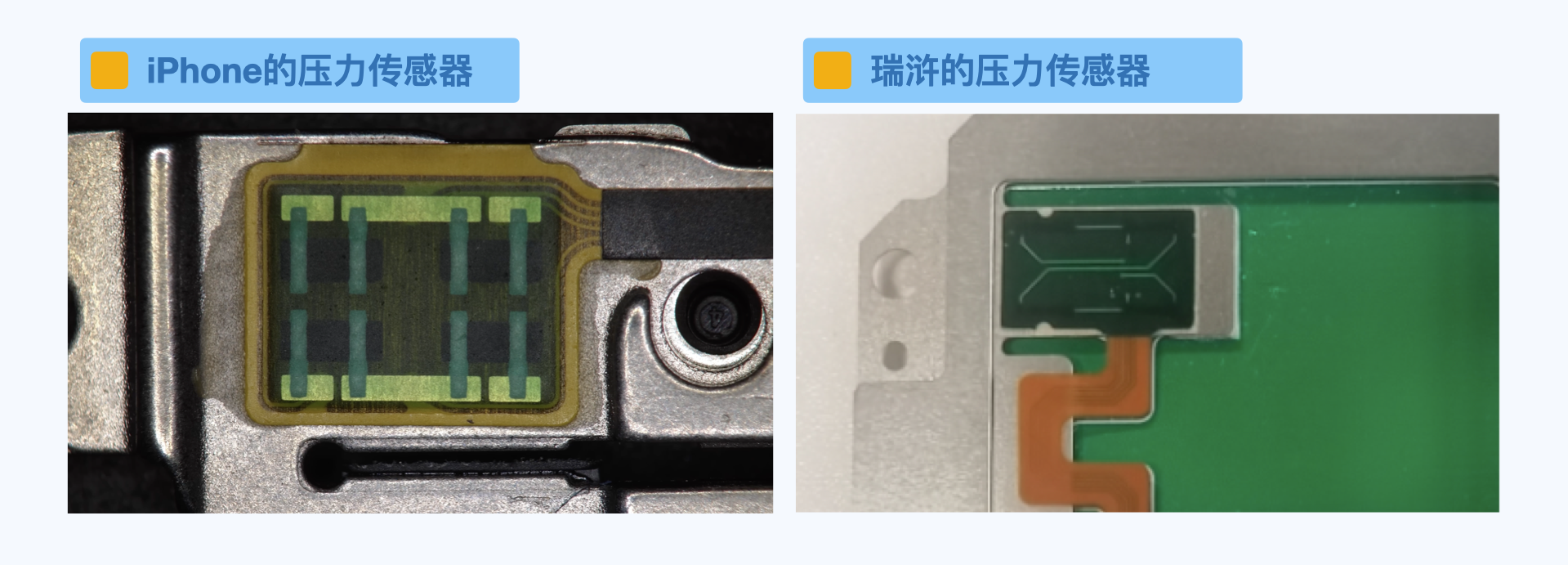

苹果采用的压力传感器与瑞浒提供的传感器高度相似，实现原理与工艺均与瑞浒采用了相同的技术路线。瑞浒提供的传感器不仅可以实现轻按效果，还可以区分轻按与重按，可以在节省一个机械按键结构的情况下实现与iPhone相同的功能。同时瑞浒已经有成熟的按键安装方案，可以在手机边框不开孔的情况下，实现按键的效果。早在数年前，国内已经有手机厂商尝试将压力传感器应用在手机上，现在瑞浒已经可以提供更加成熟、成本更低、可靠性更高、安装工艺更简单的压力传感器解决方案。
