压感技术



   瑞湖压力感应器,用泡棉胶紧贴在面板后,检测面板的微小弯曲的应力变化。通过传感器材料及结构的创新设计,100克的砝码作用在0.8mm厚度的不锈钢面板上时,也可产生足够信噪比的输出信号。

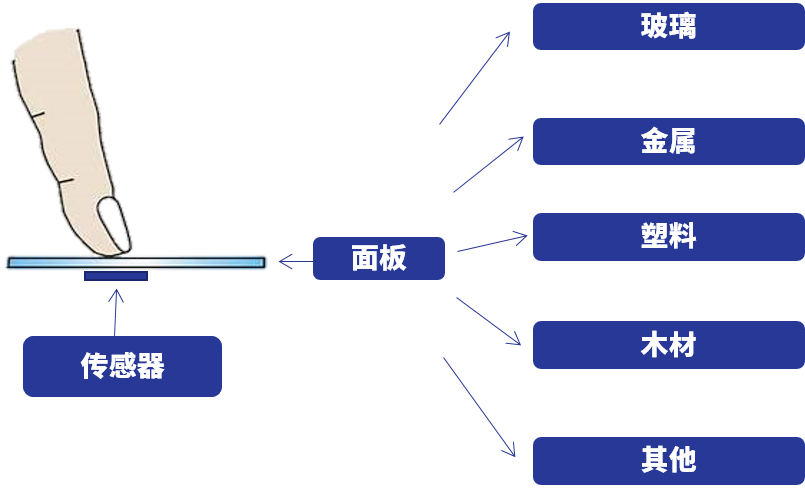

 压力传感器,安装在表面板之后,当面板产生微形变时,传感器就能感受到压力并输出电平信号。

传感器输出信号通过信号调理电路,以及后期算法判断,再输出给系统。其值可以是开关量, 也可是线性的压力值。

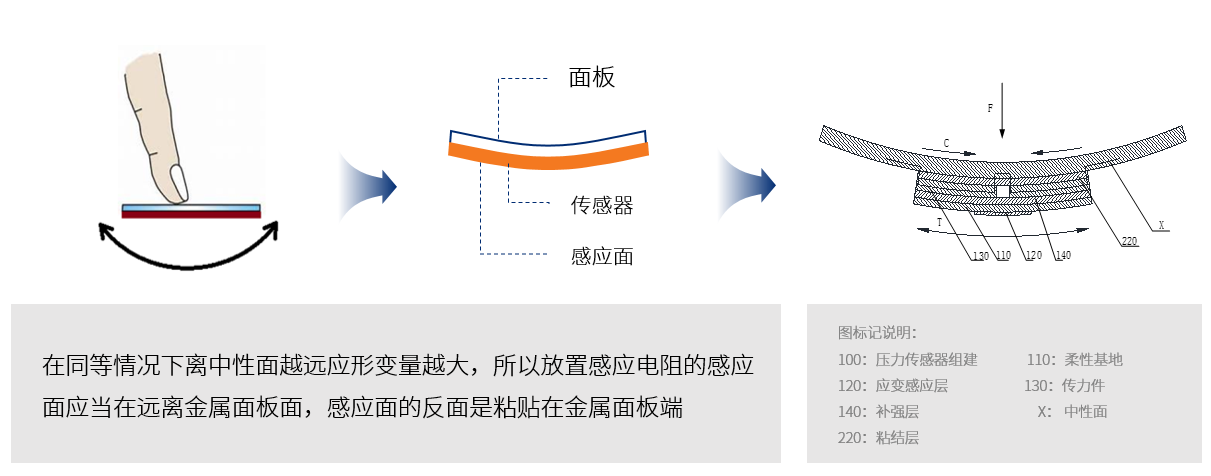

技术原理——结构

技术原理

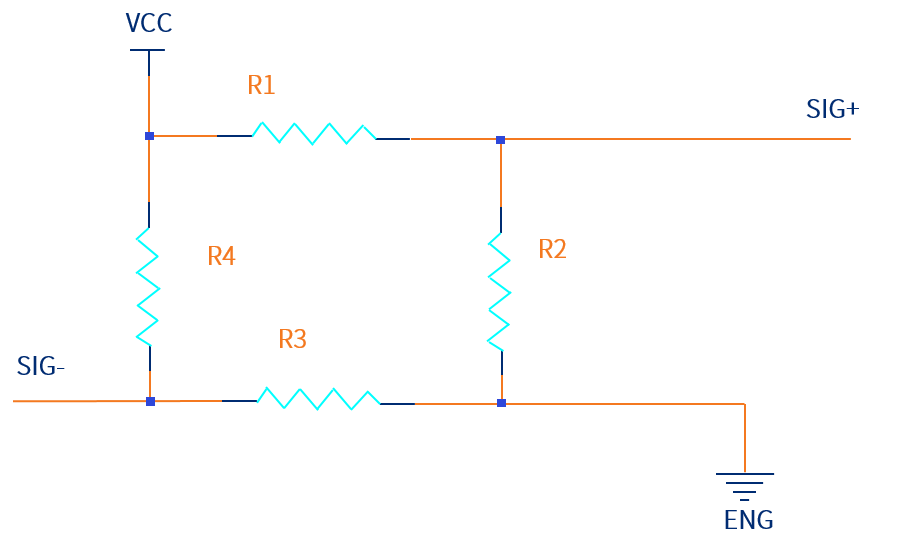

压感按键传感器单元是采用压阻式压力传感器原理的惠斯通桥式结构的传感器,其中R1、R3为可变电阻,当面板形变时,R1、R3的阻值发生变化,通过24位高精度ADC检测S+、S-两端电压变化,从而实现压力的检测。

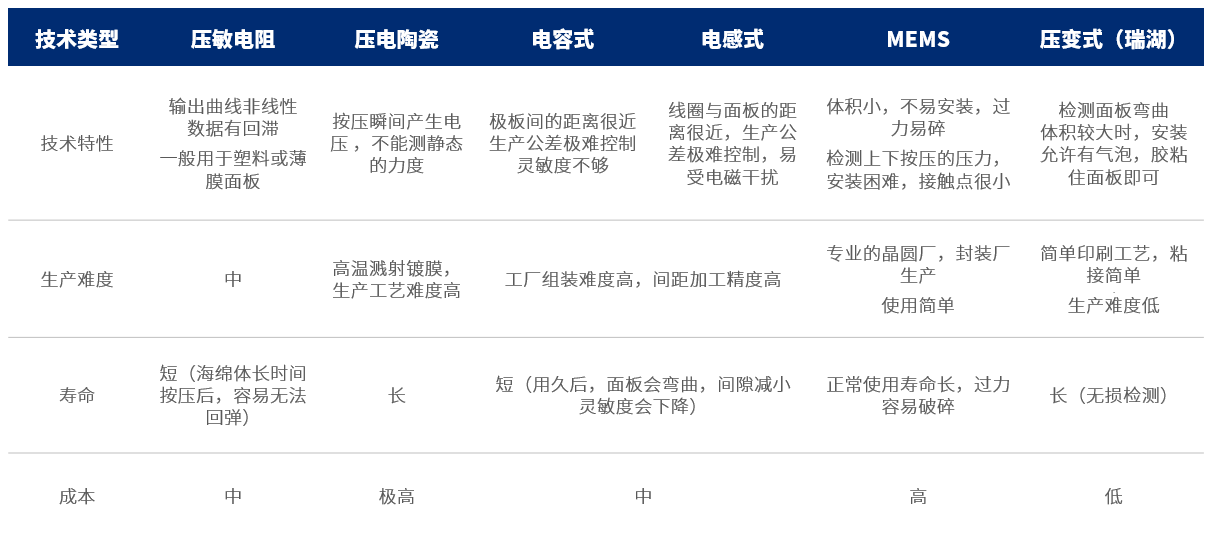

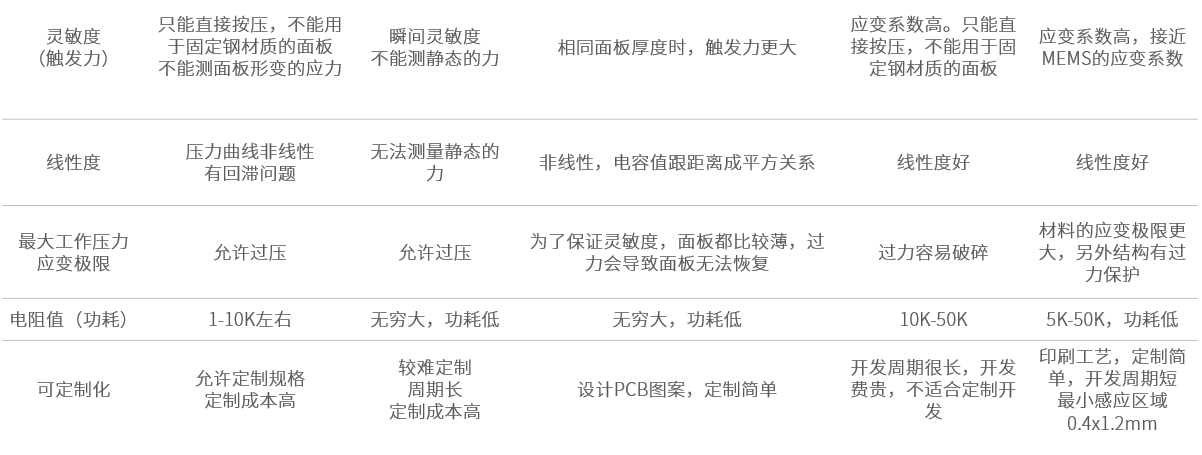

技术对比
