压力传感器在家电控制面板上的使用

   近期在上海举办的中国家电及消费电子博览会（AWE）上，深圳拓邦股份有限公司展出了一种新型的家电控制面板，此产品与传统家电控制面板不同，传统的家电控制面板需要在面板上进行开孔开槽，将实体按键嵌入面板中，这类控制面板的缺点，一是由于在面板上进行了开孔，因此一定程度上影响了面板的平整度和美观度，更重要的是，实体按键与开孔并非严丝合缝的关系，中间的缝隙会使得灰尘、液体等渗透进去，尤其像厨电这类经常暴露在油烟或液体环境下工作的家电产品，实体开关与开孔之间微小的缝隙会使得油烟或液体进行渗透，长时间的渗透会使得缝隙间布满残留的异物或水分，从而导致按键损坏失灵，进而影响家电的使用寿命。

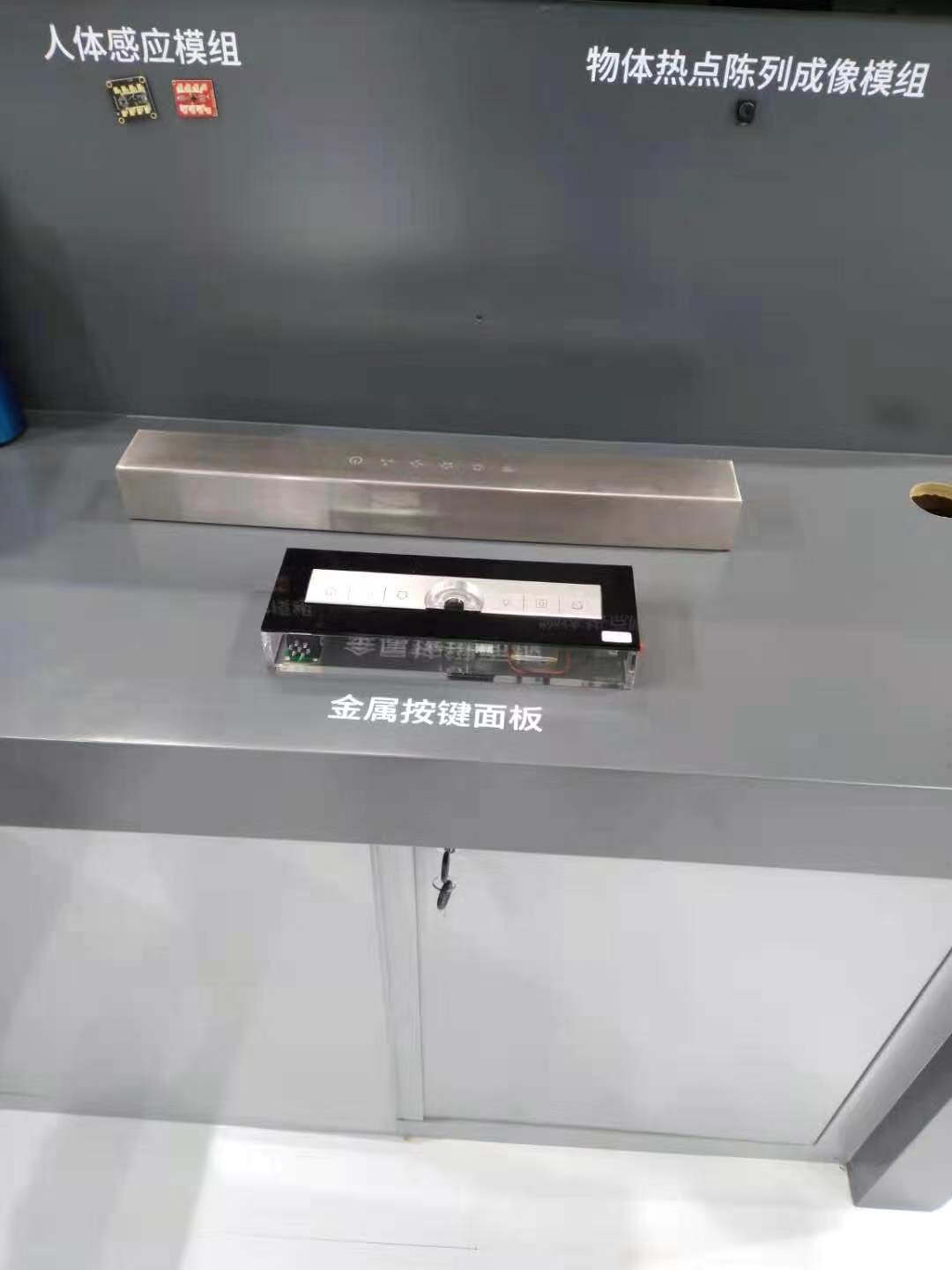

  此次展出的新型家电控制面板外观如下图所示，与传统的控制面板相比，它最大的特点就是没有实体按键，因此面板表面不需要开孔开槽，这样的设计一是美观，尤其在一些高端品牌的产品上使用，使得整个产品外观呈现整体性的设计特点，二是由于取消了实体按键，因此也避免了实体按键和开孔之间的间隙，在油烟环境下使用时有效阻止了油烟等异物的渗透，并且在使用者手上沾有液体的情况下进行按压，也不会使液体侵入按键中，延长了产品的使用寿命。

  实现此不需开孔、面板一体化的按键设计，需要使用到压力传感技术，即当手指向控制面板施加一个压力时，面板会产生微小的形变，通过安置在面板下方的压力传感器，检测到使用者的按压动作，起到和实体按键一样的按压效果。向拓邦供应压力传感器的合作方是深圳瑞湖科技，瑞湖科技是一家致力于压力传感器方案的公司，此压力传感器区别与传统的MEMS压力传感器，它使用了一种特殊的压感材料，将压感材料通过印刷等的方式做在PCB或FPC上，结合外围电路形成压力传感模组，再将压力传感模组贴于需要检测压力的区域，便可实现压力的检测功能，此压力传感器可以检测100克以下的压力、10um以下的形变，具有很强的灵敏性，因此可以广泛应用于家电、消费电子类产品，如家电控制面板、扫地机器人的碰撞检测、手机瀑布屏的侧健、TWS耳机的控制键、笔记本电脑触控板、电子烟的开关按键、电动牙刷的刷头压力检测、睡眠带等。

注：

  中国家电及消费电子博览会（Appliance&electronics World Expo，简称AWE）由中国家用电器协会主办，旨在促进智慧科技与生活的紧密结合，现已成为国内规格最高的，横跨家电、消费电子以及智能领域、融汇全球行业精粹于一身的大型家电综合性展会。作为亚洲规模最大、全球三甲的国际家电及消费电子展览会，汇聚了全球最顶级的产品体验场景、贸易商洽机会、技术战略交流环境、品牌传播声量、多维度用户人群、跨界交流平台、资本市场关注，提升了产业社会关注度和影响力，为参展品牌和合作伙伴全面赋能。

  深圳拓邦股份有限公司，成立于1996年，于2007年在深交所上市（股票代码002139）。经过二十余年的高速发展，拓邦现已成为全球领先的智能控制方案提供商，也是我国家电智能控制细分行业的开创者，是家电和工具行业智能控制业务的领导者。为全球客户快速提供行业领先的智能控制器和系统智能化解决方案，同时可提供JDM／ODM／EMS服务。公司智能控制器已广泛应用于家用电器、电动工具、园林工具、开关电源、个人护理、工业控制、燃气控制、动力电池、储能电池、机器人、IoT等诸多领域。

  深圳瑞湖科技是一家基于新材料技术的压力传感器研发、生产和销售的科技公司，拥有从感应材料到算法、结构、电路的核心自主专利。瑞湖科技自2015年创立以来，一直致力于开发低成本、易生产、更灵活定制的压力传感器产品。经过多年研发积累，已在多领域实现应用。
